Котел дизель-газ CTC 380 S 40

Новый котел СТС 380 S полностью соответствует требованиям современного рынка по низкому энергопотреблению, комфорту и минимальному воздействию на окружающую среду.

ФУНКЦИИ

В зависимости от выбранного типа мотор-горелки, котел работает на природном/сжиженном газе или жидком топливе. Для снабжения дома горячей водой необходимо подключить котел к бойлеру или теплообменному узлу. Современный выносной скоростной теплообменный узел СТС Aquaheat 25 (50) обеспечивает быстрое приготовление санитарно-чистой горячей воды для бытового использования в объеме 730 (1500) л/час. Наличие отдельного выхода для подключения расширительного бака позволяет эксплуатировать котел в летнем режиме для приготовления горячей воды при отключенном контуре отопления.

Изготовленная из шведской жаропрочной стали топка котла СТС 380 S при ресурсе 35-50 лет, позволяет одинаково эффективно использовать его как на жидком топливе (солярка, керосин), так и газе (природном и сжиженном),всегда обеспечивая отличное сгорание с минимальным содержанием вредных веществ в отходящих газах. Уникальная система рекуперации дымовых газов, состоящая из специальных каналов и турбуляторов, не только позволяет осуществлять дополнительный съем тепла, достигая КПД 96%, но и дает возможность,путем изменения количества и схемы расстановки турбуляторов, регулировать температуру отходящих газов, тем самым, предотвращая образование конденсата в дымоходе.

Котел СТС 380 S работает в автоматическом режиме поддержания заданной температуры теплоносителя и имеет систему защиты от перегрева. Котел СТС 380 S имеет установленную в заводских условиях автоматику управления отопительной системой дома, включающей в себя электронный программатор, три температурных датчика (уличный, трубный и котловой). Данная система без вмешательства человека обеспечивает управление исполнительными органами отопительной системы, тем самым, осуществляя постоянное поддержание заданных комфортных температурных режимов в помещениях дома.

Современная конструкция камеры сгорания, обеспечивает эффективную естественную циркуляцию теплоносителя в рубашке котла. Таким образом, максимально снижены температурные напряжения и обеспечено равномерное распределение тепла на всех режимах работы. Большой объем котловой воды и эффективная теплоизоляция котла позволяют аккумулировать энергию. Тем самым, создается наиболее благоприятный цикл работы жидкотопливной или газовой горелки, что приводит к увеличению рабочего ресурса и экономии топлива. Удобен для монтажа и сервисного обслуживания.

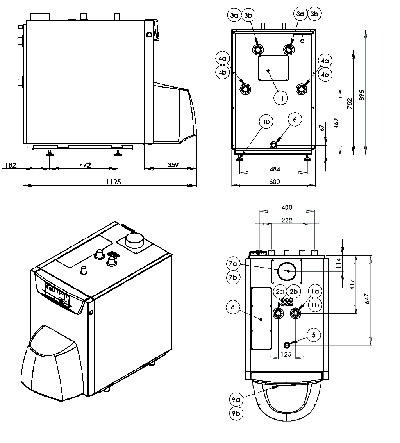

1а. ¹⁾ Подающая линия вверх R 1"
1b. ²⁾ Подающая линия вверх R 1¼"
2a. ¹⁾ Обратная линия вверх R 1"
2b. ²⁾ Обратная линия вверх R 1¼"
3а. ¹⁾ Подающая линия назад R 1"
3b. ²⁾ Подающая линия назад R 1¼"
4a. ¹⁾ Обратная линия назад R 1"
4b. ²⁾ Обратная линия назад R 1¼"
5. Подключение расширительного бака R 1"
¹⁾ - для модели CTC 380 S 30
²⁾ - для моделей CTC 380 S 45-80
6. Дренаж
7а. ¹⁾ Отвод дымовых газов вверх " 130 мм
7b. ²⁾ Отвод дымовых газов вверх " 150 мм
8. Базовый блок Siemens RVS13.143
9a. Пульт управления Siemens АVS37.294
9b. Блок питания Siemens АVS16.290
10. Регулируемое основание М10
11. Отвод дымовых газов назад
